SPITFIRE EN APPROCHE

Vos projets, spécifications, historique, identification, contrôle technique et questions diverses...

Modérateurs : Mecanique, Modérateurs

Répondre
Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 517
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » lundi 08 juil. 2019 18:05

Hier après midi j’ai remonté l’arbre apres l’avoir copieusement gavé de graisse :hello:
Et en remontant celui-ci je me suis aperçu qu’un écrou de la boîte de transfert était complètement dévissé :shock: . Juste derrière la tulipe .
je le ressers et machinalement je ressers les 5 autres :wink: :roll: . Ils étaient tous desserrés :wow: :what: . J’ai peut être trouvé ma panne le bruit provient certainement des pièces qui ne sont plus maintenu à l’interieur de la boîte de transfert :super:

Et ben non après essaies .......le bruit est toujours là :mur:

Je continue donc mes recherches :vieux:
une petite idée ?

Toujours pas de réponse à ma question sur la longueur de l’arbre de transmission :peace:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 517
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » lundi 08 juil. 2019 18:20

A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 517
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » vendredi 12 juil. 2019 18:17

bon ben !!! .....pas beaucoup de réponse à ma question sur l'arbre et les suspensions :shock: :cry:

j'ai commandé un arbre de transmission qui devait se monter sur un 109 :roll: :yes:
mais à son arrivé il était déjà plus petit que le mien 53 cm tout rentré alors que le mien fait 58 cm

:wow: :mur: :rouleau: :what:
connaissez vous un ADT qui ai les mêmes dimensions voir plus que le mien ? 58 au repos et 63 déployé
j'aimerais en trouver un de 60 au repos à 65 déployé :joie: :super: :fiesta: :yes:

connaissez vous un fabriquant de lame en France ? :what: :peace:

que pensez vous de ça :

dangereux :shock: , alarmant :roll: , ou ben ça va encore tenir :yes:

ont m' a dit de les remplacer le plus tôt possible et de ne pas faire de TT et d'éviter les dos d'âne :confus: :shock:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
captainbaloo
songe à monter un 'schnorkel'...
Messages : 387
Enregistré le : samedi 25 déc. 2010 18:00
Localisation : royan

Re: SPITFIRE EN APPROCHE

Message par captainbaloo » samedi 13 juil. 2019 7:59

Salut ,

Pour ta lame ça peut tenir encore un peu...sans faire le fou en TT ou sur la route .

Pour l'arbre .......sur les sites anglais tu peux avoir l'assistance en message privé . demande leur en précissant tes côtes. quand j'ai un doute je tchat avec les vendeurs et en géneral c'est good à la réception de commande .
Si ça rentre pas, soit patient ou prend un marteau plus gros!!!!

Avatar du membre
julien37
va peut être gagner un rang 'spécial'...
Messages : 2841
Enregistré le : samedi 01 nov. 2008 18:08

Re: SPITFIRE EN APPROCHE

Message par julien37 » samedi 13 juil. 2019 12:40

au pire tu casses une lame .
j'ai un stock de lame avant tu pourras regarder si tu trouves ton bonheur le jour ou vous viendrez chercher les jantes.

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 517
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » samedi 13 juil. 2019 14:22

Merci à vous deux pour vos réponses :super:
Je cherche un peu partout pour ces pièces

Je vais tomber le bloc BT/BV et le remplacer par ceci


est ce que cet ensemble rappel des souvenir à vous autres ?
il a été vendue à Fred C. ancien proprio de mon 109.
je recherche donc des renseignements sur cet ensemble :yes: :mrgreen: :fiesta:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 517
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » dimanche 14 juil. 2019 1:40

aujourd'hui :roll:

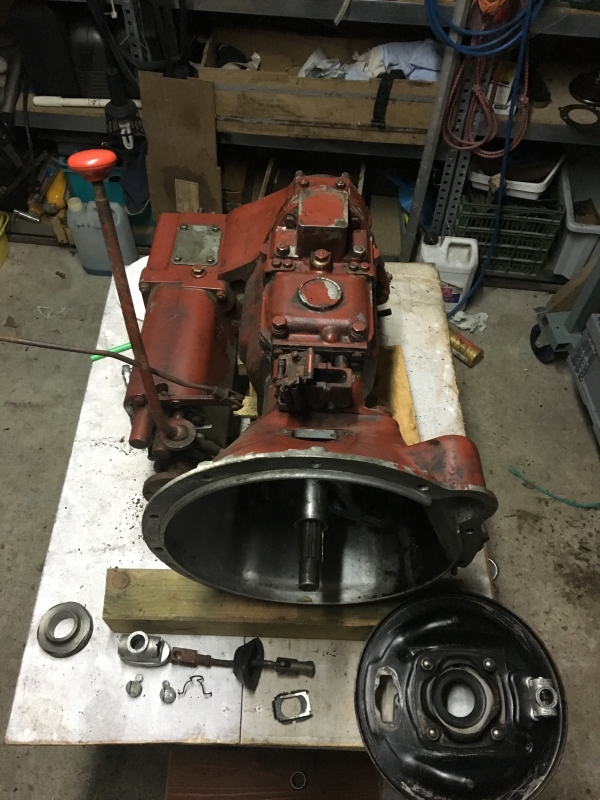

remise en état de l'ensemble BT/BV :mrgreen:


j'ai commencé par retirer le joint du carter et refaire les surfaces de contact pour le nouveaux joint .

j'en ai profité pour essayer de comprendre comment cela fonctionnait . c'est pas gagné mais c'est déjà un peu plus claire dans mon esprit et m'a permis de visualiser le passage des pignons pour les grandes et petites vitesses .

d'ailleurs un jeux de qlqs millimètres ( 3/4 mm) est présent sur le pignon qui se déplace pour permettre cette bascule . tout le monde me dit que c'est normal alors je n'y ai pas touché .

j'en ai profité pour nettoyer l'intérieur de cette boite histoire de ne pas avoir trop de dépôt d'huile déjà noircie
j'ai donc refermé le carter sur des surfaces propres et planes

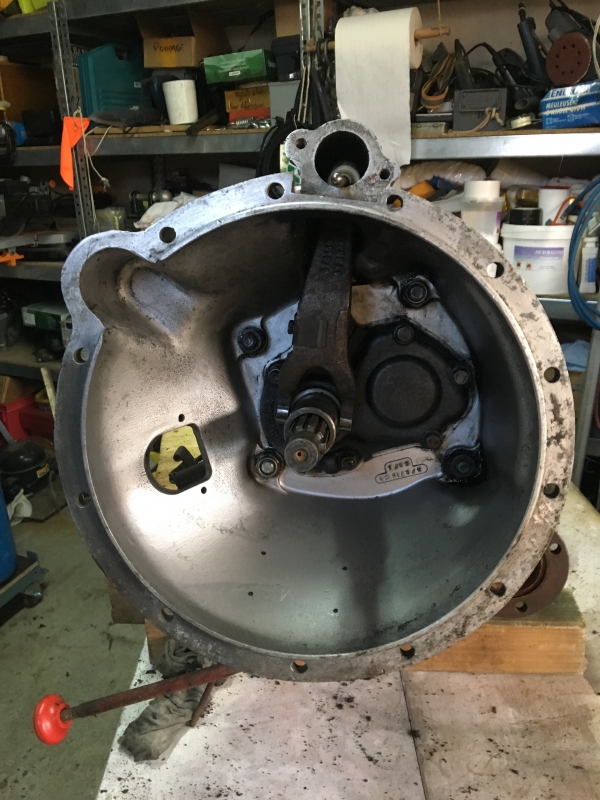

je me suis attaqué en suivant à l'exterieure la boite de vitesses , l'interieur de la cloche d'embrayage et de son mécanisme de poussé :mrgreen: . tout est nickel :yes:

j'ai graissé un tantinet la rotule qui permet à la fourchette de pousser l'embrayage . j'espère ne pas avoir fait une bêtise :shock:

j'ai sorti le bloc frein à main
et remis en place le carter en forme d'entonnoir , celui que l'ont enlève pour mettre un Overdrive .


nettoyé et démonté l'ensemble des carters du frein à main

avant :roll:

apres :super: :fiesta:

il me reste a faire :
toute la partie haute de la boite de vitesse , les 2 leviers à décaper ,
vérifier l'intérieur de la boite de vitesse , tout décaper et sortir un maximum de saleté et de peinture rouge qui part en sucette :yes:

vivement :joie: :joie: demain matin, heu ... non , ce matin que je m'y colle :yes: :mrgreen: :super:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 517
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » dimanche 14 juil. 2019 15:12

ça démonte et ça nettoie :mrgreen:

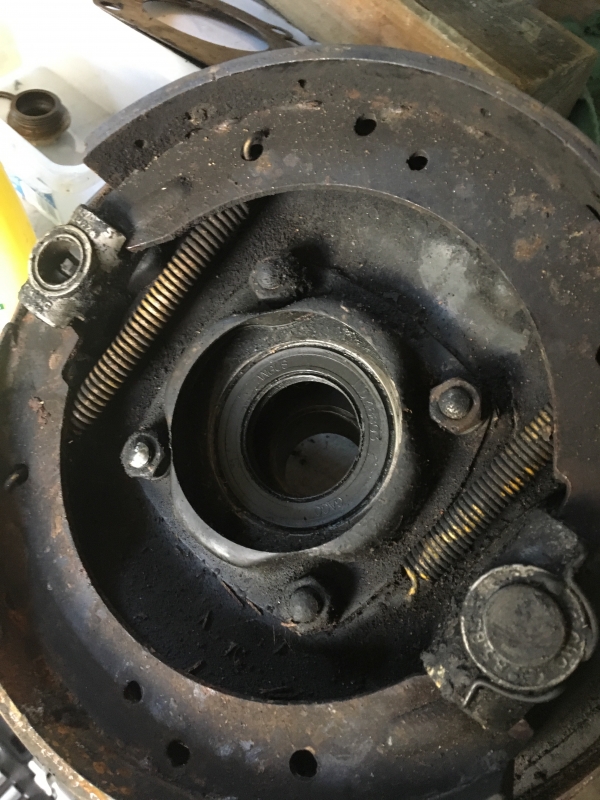

j'ai récupéré ces mâchoire de frein à main, elles ne sont pas grasse , pensez vous que je puisse les réutiliser ?

lorsque j'ai démonté l'arrière du frein a main , je suis tombé sur ces cales . font elles aussi office de joint ? ou juste de cale ?

opération peinture pour qlqs petites pièces

petite question

sous le couvercle de la boite de vitesse , il n'y a pas de joint ? :what:


aller!! fini la pose :pub: .....j'y retourne :fiesta:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 517
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » mercredi 17 juil. 2019 8:24

après avoir démonté mon démarreur , je voulais savoir pourquoi il ne remplissait plus ses fonctions et si le solénoïde était aussi en causse :shock:

j'ai donc autopsier le dit démarreur :

j'y ai retiré le volume d'un demi pot de yaourt en déchet qlqconque :shock: :yes:

je vais le remonter après un bon nettoyage pour savoir s'il fonctionne encore :super:

j'ai aussi ouvert le dessus de la BV

l'intérieur est assez sale : dépôt d'huile :roll: !!
comment faite vous pour nettoyer l'intérieur ?
qu'utilisez vous pour nettoyer les pignons ?
:wow: :peace:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

Avatar du membre
3112
va peut être gagner un rang 'spécial'...
Messages : 1983
Enregistré le : samedi 29 mars 2008 13:24
Localisation : Le Mans

Re: SPITFIRE EN APPROCHE

Message par 3112 » mercredi 17 juil. 2019 17:43

De loin ton démarreur a l'air correct, pistes, charbons ... Il y a des chances pour qu'il refonctionne aussitôt remonté.
Si tu pars pas en panne tu pars pas... (Bara)

Bitonio
va peut être gagner un rang 'spécial'...
Messages : 2848
Enregistré le : lundi 14 juin 2010 21:09
Localisation : Le Chesnay - 78

Re: SPITFIRE EN APPROCHE

Message par Bitonio » mercredi 17 juil. 2019 19:07

:hello: ,
J’avais nettoyé mon overdrive en le remplissant de white spirit : ça nettoie et il reste un film huileux. J’avais bien remué l’OD pour décoller la crasse. Bon courage avec la boite :mrgreen:

Avatar du membre
pikachu
'rivet counter club member'
Messages : 4228
Enregistré le : samedi 22 janv. 2005 5:09
Localisation : corse

Re: SPITFIRE EN APPROCHE

Message par pikachu » vendredi 19 juil. 2019 7:49

Sur chaque axe de fourchettes de boite tu as un joint torique. Deux pareils et un autre ....
L'alu strié et le paillasson sont cousins germains et pourtant vous ne mettriez pas des bouts de paillasson sur les flancs de votre jolie série ... curieux non?

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 517
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » vendredi 19 juil. 2019 8:02

tu parles des joints ...ceux là ?

je les ai commandé j'espère avoir commandé les bon :shock: si tu me dis qu'ils sont :what: :sad: différents
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique

nomansland
va peut être gagner un rang 'spécial'...
Messages : 1583
Enregistré le : mardi 13 sept. 2011 7:25
Localisation : sud seine et marne

Re: SPITFIRE EN APPROCHE

Message par nomansland » vendredi 19 juil. 2019 10:17

Il te faudra retirer les fourchettes pour remettre les joints !
a+Stef

Avatar du membre
macaron
plus sur le net que sous le Land...
Messages : 517
Enregistré le : mardi 11 sept. 2018 8:02
Localisation : bordeaux/Cestas

Re: SPITFIRE EN APPROCHE

Message par macaron » vendredi 19 juil. 2019 10:26

Je m'en doute bien :yes: :mrgreen:

Avez vous une astuce pour démonter ces trois barres ?
Je les retire avec les fourchettes ou je devise les fourchettes en les laissant en place ?
J'aimerais tout retirer :fiesta: comme j'aurais plus de place pour le nettoyage de l'intérieur et des pignons :super:
A+ Pascal

du moment que l'huile reste à l'intérieur et que l'eau reste à l'extérieur ....tout va bien :mrgreen: :super:

séries lll 109 PU de 1982 .... 6 pots diesel Ibérique
