BV 505 avec BT de serie

Message par gilou25 » dimanche 06 oct. 2019 18:25

Bonjour à tous.

Cela fait longtemps que je n'étais pas venu sur ce forum.

J'ai dans l'idée de remettre en état ma serie 3 de 79.

Dessus j'ai un indenor avec la boite à vitesse land, mais j'en ai marre la boite est trop fragile.

Je suis à la recherche d'une 505 pour adapter la BV, mais je sais que le sujet a deja été traité, mais je ne trouve pas une seule photo de ce montage.

Donc si une ame charitable peux m'aider.

Merci.

Avatar du membre
Bruno P-G
The Bubble the Meer
Messages : 9113
Enregistré le : lundi 14 juin 2004 14:11
Localisation : Pays de Gex

Re: BV 505 avec BT de serie

Message par Bruno P-G » lundi 07 oct. 2019 9:27

Bonjour Gilou25
C'est le montage que j'ai sur ma Serie. C'est la perfection même en BV5. Outre la fiablilité et la facilité de passage des vitesses, c'est l'étagement qui procure un réel plus. 1ère bcp plus courte, 2nde parfaite en tout terrain lent (la 1ère ne sert que dans les passages très délicats) et sur route les 5 vitesses correspondent parfaitement au véhicule (chassis court, moteur 80cv, couple 18m.kg à 2000tr si mes souvenirs sont bons.

Il y a eu des adaptations de BT en bout de boite Peugeot (sur le carré), mais il y avait des bris de boite car trop de porte à faux et de contraintes sur le carter Peugeot.
Le mieux est de créer une entretoise qui prend appui sur le plan de joint du carter de 5ème vitesse, mais c'est bcp de boulot (surtout préparatoire), de centrage et d'usinage.

Si tu comptes te servir bcp de ton véhicule sur de longues distances, en tout terrain difficile, ou dans le sable, ça en vaut la chandelle, sinon laisse tomber. Ou alors est il plus simple d'adapter un boite de Land Rover Santana (je ne me souviens plus de la référence du modèle renforcé) sur ton Peugeot.

:hello:
Un jour en marchant dans la montagne, j'ai vu une bête
En m'approchant, je me suis aperçu que c'était un homme
En arrivant près de lui, j'ai vu que c'était mon frère

Proverbe Tibétain

Avatar du membre
Bruno P-G
The Bubble the Meer
Messages : 9113
Enregistré le : lundi 14 juin 2004 14:11
Localisation : Pays de Gex

Re: BV 505 avec BT de serie

Message par Bruno P-G » lundi 07 oct. 2019 11:15

Qques photos qui t'éclaireront un peu du montage :

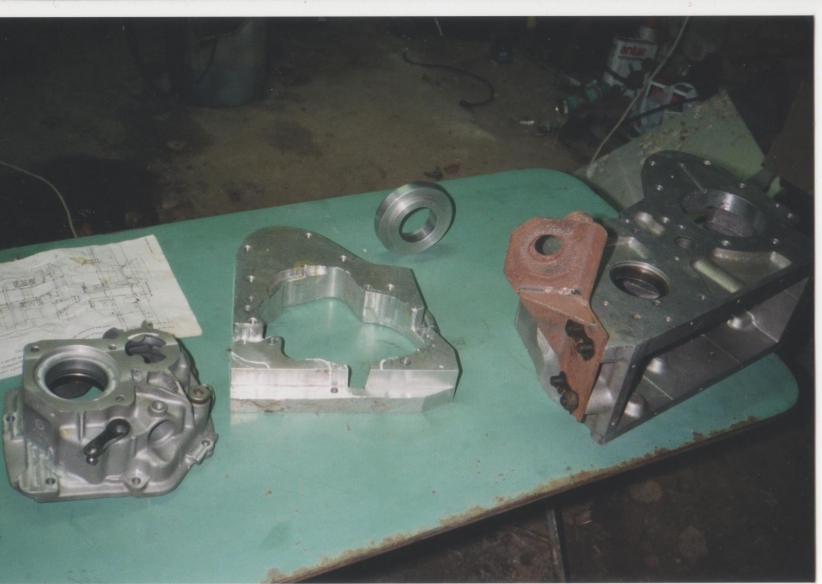

Une partie des différentes pièces à réaliser

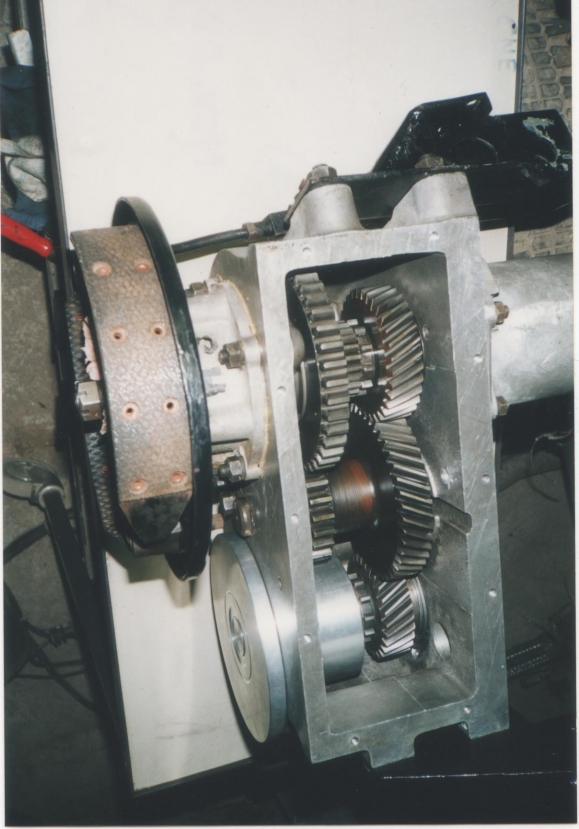

Le montage vu de l'intérieur de la BT (une fixation supplémentaire a été créée)

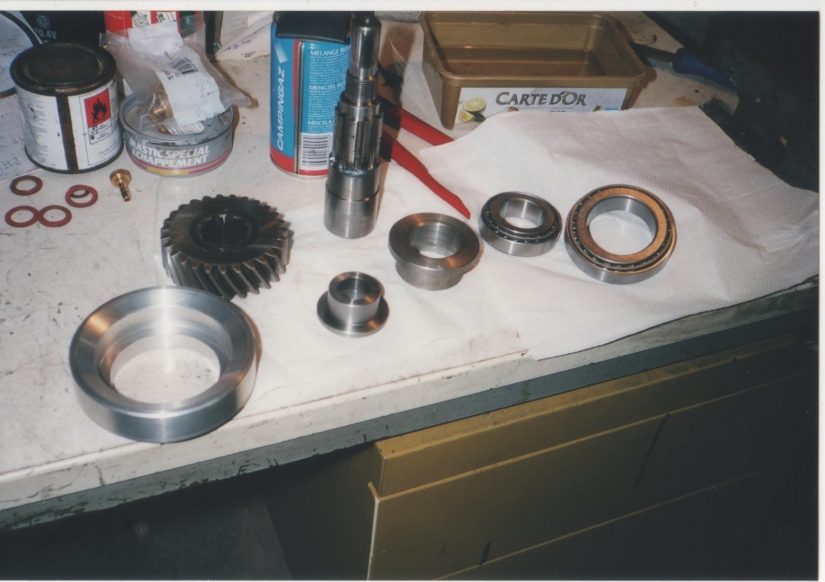

L'adaptation de la transmission

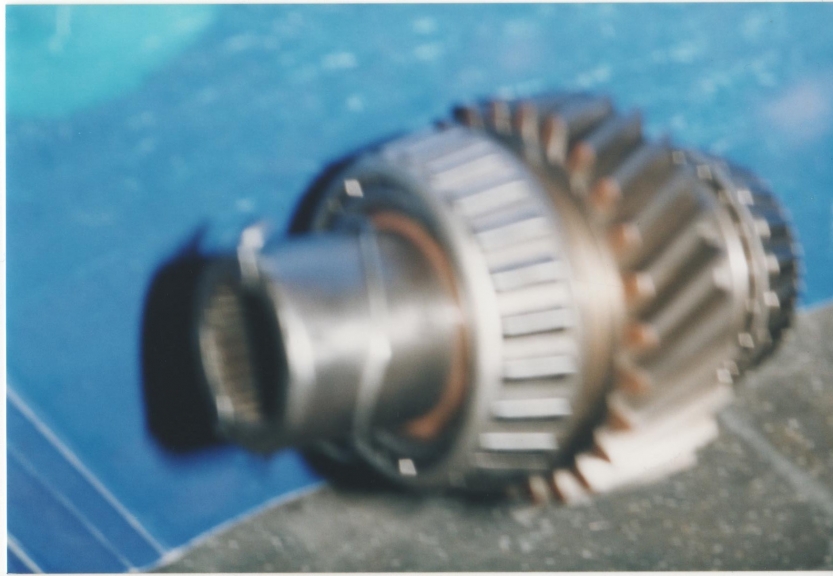

Et vala ! (Reste juste à percer la platine qui supporte le pignon de sortie de boite/entrée BT, qui se met en lieu et place de celle de la BT d'origine)



:hello:
Un jour en marchant dans la montagne, j'ai vu une bête
En m'approchant, je me suis aperçu que c'était un homme
En arrivant près de lui, j'ai vu que c'était mon frère

Proverbe Tibétain

Avatar du membre
carbone
Secrétaire du Club
Messages : 3373
Enregistré le : lundi 07 févr. 2011 21:00
Localisation : 01500

Re: BV 505 avec BT de serie

Message par carbone » mercredi 09 oct. 2019 0:55

Bruno P-G a écrit :
lundi 07 oct. 2019 9:27
Bonjour Gilou25
C'est le montage que j'ai sur ma Serie.
:hello: Bruno,

T'as une boite de 505 sur la sauterelle ?
J'y crois pas !
Y a plus grand chose de chez Land Rover dessus en fait ! :mrgreen:

Grosses bises

Georges
Bourlinguer .... errer
Errer humanum est
(HFT)

Avatar du membre
bury the hatchet
Président du Club
Messages : 3601
Enregistré le : mercredi 15 juin 2011 20:11
Localisation : Morbihan (BZH)et Vaud (CH)

Re: BV 505 avec BT de serie

Message par bury the hatchet » mercredi 09 oct. 2019 7:28

carbone a écrit :
mercredi 09 oct. 2019 0:55
Bruno P-G a écrit :
lundi 07 oct. 2019 9:27
Bonjour Gilou25
C'est le montage que j'ai sur ma Serie.
:hello: Bruno,

T'as une boite de 505 sur la sauterelle ?
J'y crois pas !
Y a plus grand chose de chez Land Rover dessus en fait ! :mrgreen:

Grosses bises

Georges
manque plus que des ressorts à boudin.... :mrgreen:
:out:
Land Rovers don't leak oil, they're just marking their territories.
LUCAS: Loose Unsoldered Connections And Splices
Songs from the Wood make you feel much than better!
J'me prends pour un Ange, dis moi qui ça dérange? D'ailleurs, j'oblige personne à v'nir voler dans mon ciel! Ange-Piège à cœur.

Avatar du membre
Bruno P-G
The Bubble the Meer
Messages : 9113
Enregistré le : lundi 14 juin 2004 14:11
Localisation : Pays de Gex

Re: BV 505 avec BT de serie

Message par Bruno P-G » jeudi 10 oct. 2019 10:03

bury the hatchet a écrit :
mercredi 09 oct. 2019 7:28
manque plus que des ressorts à boudin.... :mrgreen:
:out:
:mrgreen:
Figure toi qu'il y a eu pas mal de Series I qui ont eu des montages de ressorts hélicoïdaux sur le pont arrière. Mais c'était en plus des lames (ouf... :roll: )

:hello:
Un jour en marchant dans la montagne, j'ai vu une bête
En m'approchant, je me suis aperçu que c'était un homme
En arrivant près de lui, j'ai vu que c'était mon frère

Proverbe Tibétain

Avatar du membre
carbone
Secrétaire du Club
Messages : 3373
Enregistré le : lundi 07 févr. 2011 21:00
Localisation : 01500

Re: BV 505 avec BT de serie

Message par carbone » jeudi 10 oct. 2019 22:29

:hello: Bruno,

Encore un montage à l'anglaise ! :mur:

Faut vraiment qu'on débatte de tout ca :mrgreen:
quand est ce qu'on se fait notre fondue hivernale avec nos amis suisses, de la yaute et des départements frontaliers du 1er département de France ?
Fin janvier ? Début février ?

Dit nous quand ca peut coller pour toi dans un topic ad hoc.

Amities
Bourlinguer .... errer
Errer humanum est
(HFT)

Avatar du membre
Bruno P-G
The Bubble the Meer
Messages : 9113
Enregistré le : lundi 14 juin 2004 14:11
Localisation : Pays de Gex

Re: BV 505 avec BT de serie

Message par Bruno P-G » vendredi 11 oct. 2019 8:36

Salut Georges
Je pensais qu'on se verrait à Epoqu'auto, mais tu es trop demandé de partout. (Ah la la ces retraités...)

Bonne idée pour une fondue au Café du Soleil (ou ailleurs du reste car ça douille un peu... :cry: ), ça serait sympa. Je verrais bien novembre ou décembre, mais tout dépendra de mes cours.

Me réjouis d'avance !
:hello:
Un jour en marchant dans la montagne, j'ai vu une bête
En m'approchant, je me suis aperçu que c'était un homme
En arrivant près de lui, j'ai vu que c'était mon frère

Proverbe Tibétain

gilou25
teste les ressorts à lames...
Messages : 6
Enregistré le : vendredi 07 août 2009 10:06

Re: BV 505 avec BT de serie

Message par gilou25 » samedi 26 oct. 2019 4:32

Bonjour.

Merci pour la réponse.

Une belle transformation cela me tente réellement.

Je vais egalement regarder pour la boite de santana.
