Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par Bernard le Grand »

Bonjour,
J'ai une question pour les électriciens.

Sur les schémas électriques, j'ai vu l'alternateur raccordé avec 1 seul câble vers la batterie/solénoïde, et non 2 comme sur le schéma ci joint. La petite borne sert pour la lampe témoin.
Mais peut on mettre uniquement 1 seul cable qui va vers le solénoïde?
Quel est l'utilité d'avoir ces 2 câbles en parallèle?

Merci pour vos lumières.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Pièces de Series : http://www.seriesforever.com
Minerva et series belges: http://www.minervaabl.be
nomansland
va peut être gagner un rang 'spécial'...
Messages : 2232
Enregistré le : mardi 13 sept. 2011 7:25
Localisation : sud seine et marne

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par nomansland »

Salut Bernard ;
Aucune importance puisque les 2 gros cables sont branchés en // . Je ne saurai te dire la raison d'avoir doublé les cables et je n'en vois pas l'interret !!??
a+Stef
nomansland
va peut être gagner un rang 'spécial'...
Messages : 2232
Enregistré le : mardi 13 sept. 2011 7:25
Localisation : sud seine et marne

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par nomansland »

Les 2 grosses cosses de l'alternateur sont bien reliées ensembles de toutes façons !!
Avatar du membre
mgf92
Webmaster
Messages : 8547
Enregistré le : mercredi 03 janv. 2007 10:32
Localisation : Orne - 61
Contact :

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par mgf92 »

Ce n'est pas pour la lumière qui indique si l'excitation est fonctionnelle ?

Alex
une autre solution pour les images du forum
https://www.le-temps-des-series.com/photos/
nomansland
va peut être gagner un rang 'spécial'...
Messages : 2232
Enregistré le : mardi 13 sept. 2011 7:25
Localisation : sud seine et marne

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par nomansland »

mgf92 a écrit : mardi 14 juin 2022 15:16 Ce n'est pas pour la lumière qui indique si l'excitation est fonctionnelle ?

Alex
Non , ne te fie pas au schéma encadré en bleu , celui-ci est pour effectuer des tests !
Sur le schéma de cablage (au dessus) tu vois que la lampe témoin de charge est alimentée par le + après contact .

a+Stef
Avatar du membre
Bruno P-G
The Bubble the Meer
Messages : 10720
Enregistré le : lundi 14 juin 2004 14:11
Localisation : Pays de Gex

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par Bruno P-G »

Hello :hello:

C'est certainement pour qu'il n'y ait pas trop d'ampères qui passent par chacune des cosses. Chez Lucas, on n'est pas très sûr de son matériel... :wink:
Un jour en marchant dans la montagne, j'ai vu une bête
En m'approchant, je me suis aperçu que c'était un homme
En arrivant près de lui, j'ai vu que c'était mon frère

Proverbe Tibétain
Avatar du membre
clem74
dort avec la 'green bible'...
Messages : 202
Enregistré le : samedi 29 août 2020 19:25
Localisation : Savoie - Faucigny/Genevois

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par clem74 »

Bruno P-G a écrit : mercredi 15 juin 2022 13:36 Hello :hello:

C'est certainement pour qu'il n'y ait pas trop d'ampères qui passent par chacune des cosses. Chez Lucas, on n'est pas très sûr de son matériel... :wink:
:hello:
Pas bête ! Les câbles sont branchés à l'alternateur à l'aide de cosses femelles plates. Il n'existe pas un très grand choix dans ce genre de cosses. Les plus grosses ne permettent de faire passer que du fil en 10mm², qui est très limite pour faire passer 45A. Si la batterie est dans la baie moteur, ça passe limite, si elle est sous un siège dans l'habitacle, la longueur de câble devient trop longue et on risque de faire fondre la gaine et de provoquer un énorme court circuit, avec risque de feu et tout ce qui s'en suit !
Clément
1976 109 Serie 3 2.5d
cambouis 14
va peut être gagner un rang 'spécial'...
Messages : 7776
Enregistré le : dimanche 04 mai 2014 18:12
Localisation : suisse normande

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par cambouis 14 »

Bruno P-G a écrit : mercredi 15 juin 2022 13:36 Hello :hello:

C'est certainement pour qu'il n'y ait pas trop d'ampères qui passent par chacune des cosses. Chez Lucas, on n'est pas très sûr de son matériel... :wink:
un peu comme chez Peugeot ou l'on recevait les JDC d'indénor par paquets de 10 ! :mrgreen:
"la difference entre le genie et la stupidité est que la stupidité est sans limites "


Albert Einstein
Avatar du membre
Hugh!!
Griotte au nord du nord ... de la France !
Messages : 2846
Enregistré le : mardi 21 mai 2013 0:36
Localisation : Au nord du Nord

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par Hugh!! »

Je crois bien que le plus petit des deux fils + est celui qui indique au régulateur, la tension fournie par l'alternateur.
Ça pourrait être câblé interne, mais la logique Lucassienne a sa part de mystère 🤔 peut-être une conception antérieure avec régulateur externe 🤔
Avatar du membre
Joaldun64
'Ministre des jeux...'
Messages : 6621
Enregistré le : jeudi 02 juin 2005 20:13
Localisation : Pays basque - Bayonne
Contact :

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par Joaldun64 »

nomansland a écrit : mardi 14 juin 2022 15:10 Salut Bernard ;
Aucune importance puisque les 2 gros cables sont branchés en // . Je ne saurai te dire la raison d'avoir doublé les cables et je n'en vois pas l'interret !!??
a+Stef
Egun on :hello:

En théorie, si section, longueur et nature identique le courant fourni par alternateur passera moitié pour moitié dans chaque câble , donc on limitera l’échauffement des câbles et les pertes :yes:

En plus, la résistance équivalente sera la moitié que d'un seul câble de même section , toujours intéressent pour charger une batterie :yes:

malheureusement interdit car si un des deux câbles se déconnent , le courant se retrouvera sur une seul section de câble donc risque d’échauffement et CC

Mais ,peut être que le problème serait sur le connecteur PL22, :voyons:

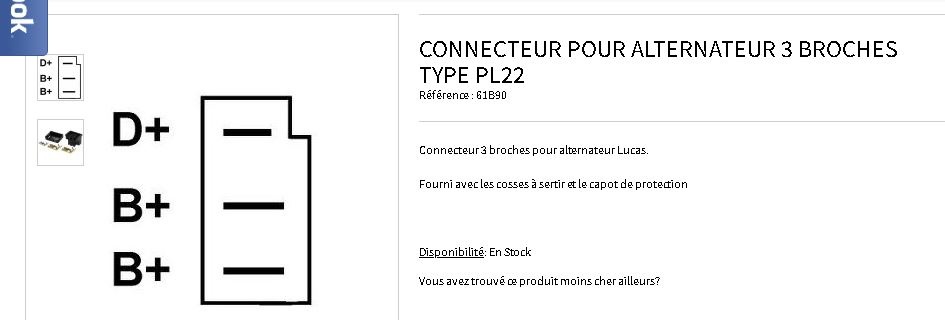

les fiches utilisées sur le connecteur PL22 me paraisse bien faible pour le branchement de l’alternateur pour laisser passer les 40A sans échauffement surtout avec une connectique pincée :hello:

les fiches B plus sont des fiches de 9,5 mm apparemment le courant mas est de 30 A ??

Évidemment ce n' est qu'une interprétation sans aucune certitude de ma part, possible que je dis une grosse connerie :honte: :out:
adio
roland
Avatar du membre
Bernard le Grand
'Mon Land, parfois, il m'inerf' va !'
Messages : 1772
Enregistré le : lundi 07 févr. 2005 3:23
Localisation : Xhoris 4190 (BELGIQUE)
Contact :

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par Bernard le Grand »

Oui, je vais double le cable, par sécurité.
J'ai bien la cosse 3 fil Lucas d'origine, donc je vais reproduire le s2 gros cables en parallèle.
Pièces de Series : http://www.seriesforever.com
Minerva et series belges: http://www.minervaabl.be
Avatar du membre
Joaldun64
'Ministre des jeux...'
Messages : 6621
Enregistré le : jeudi 02 juin 2005 20:13
Localisation : Pays basque - Bayonne
Contact :

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par Joaldun64 »

Bernard le Grand a écrit : mardi 21 juin 2022 10:40 Oui, je vais double le cable, par sécurité.
J'ai bien la cosse 3 fil Lucas d'origine, donc je vais reproduire le s2 gros cables en parallèle.
Egun on bernard :hello:

Perso, je pense que c'est la meilleur solution :yes: :yes: Tu penses mettre quelle section pour les Câbles ??

Surveiller surtout les connections aux liaisons ( soudure ? )

adio
roland :hello:
Avatar du membre
Bernard le Grand
'Mon Land, parfois, il m'inerf' va !'
Messages : 1772
Enregistré le : lundi 07 févr. 2005 3:23
Localisation : Xhoris 4190 (BELGIQUE)
Contact :

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par Bernard le Grand »

Du 6mm²
Pièces de Series : http://www.seriesforever.com
Minerva et series belges: http://www.minervaabl.be
Avatar du membre
Joaldun64
'Ministre des jeux...'
Messages : 6621
Enregistré le : jeudi 02 juin 2005 20:13
Localisation : Pays basque - Bayonne
Contact :

Re: Alternateur Lucas Serie 3 : 2 ou 3 fils

Message par Joaldun64 »

Bernard le Grand a écrit : mardi 21 juin 2022 22:01 Du 6mm²
Egun on :hello:

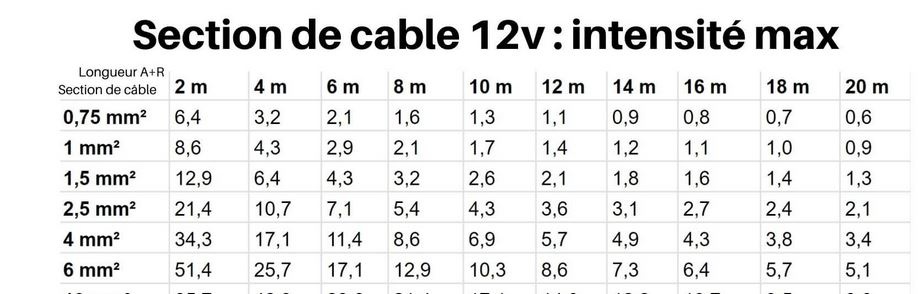

D’après le tableau en 12v , il considère que si la distance entre ton alternateur et ta batterie est de 2M ( on va considérant que le retour du courant pas la caisse de la voiture est parfaite, résistance nul mais il faudrait faire une vrai mesure car cela ne doit pas être le cas :voyons:° que le courant max est de 51,4 A pour du 6 MM2 à 2 metres.
