Help ! Restauration de mon tablier et écrous prisonniers

Message par JMR »

Bonjour à tous,
Actuellement, je refais mon tablier, je dois changer les deux footwells, les deux pieds et les montants, et boucher pas mal de trous. Les montants sont livrés sans les écrous prisonniers pour les charnières, et bien sûr mon tablier n'a plus d'écrous, ils sont partis avec les montants...
Je compte fabriquer ces écrous avec un gros fer plat, mais je n'ai pas la taille des vis pour tarauder au bon pas. Qui pourrait me dire, en métrique, quelles vis conviennent pour des charnières sur un 109 S2A de 1964 ? Et bien sûr quel est l'entraxe des 2 vis ?

Merci !

Envoyé de mon Mi A2 Lite en utilisant Tapatalk

Jean-marc

Professionnel en amateurisme, expert en DIY plus ou moins réussi...
Avatar du membre
bury the hatchet
Président du Club
Messages : 5095
Enregistré le : mercredi 15 juin 2011 20:11
Localisation : Morbihan (BZH)et Vaud (CH)

Re: Help ! Restauration de mon tablier et écrous prisonniers

Message par bury the hatchet »

:hello:
l'entraxe, ça va être celui de tes charnières de porte.
par contre, c'est de l'impérial en 64, mais tu peux choisir de le mettre en métrique.
Land Rovers don't leak oil, they're just marking their territories.
LUCAS: Loose Unsoldered Connections And Splices
Songs from the Wood make you feel much than better!
Avant de conclure que l'on est vieux, vérifions bien qu'il ne reste pas quelques conneries à faire!
Avatar du membre
JMR
dort avec la 'green bible'...
Messages : 128
Enregistré le : dimanche 27 juin 2021 5:59
Localisation : DIE (Drôme)

Re: Help ! Restauration de mon tablier et écrous prisonniers

Message par JMR »

Merci !
je n'ai pas les charnières sous la main, elles sont à une heure de route de chez moi, je suis bloqué, à moins de poser des écrous "MRC2178", mais d'origine j'avais le double écrou prisonnier. De plus, cette solution m'apparait plus solide, surtout que la tôle des montants de rénovation me semble plus fine que le métal que j'ai dû découper.
Jean-marc

Professionnel en amateurisme, expert en DIY plus ou moins réussi...
riedland
dort avec la 'green bible'...
Messages : 196
Enregistré le : lundi 01 août 2005 18:08
Localisation : 67

Re: Help ! Restauration de mon tablier et écrous prisonniers

Message par riedland »

Je pensais que les piliers A de réparation étaient tous du type série 3 c.a.d avec la lumière rectangulaire au lieu des 2 trous des séries 2 et donc permettaient d'utiliser les écrous cage. Mais peu importe :
- les vis sont des 5/16" UNF très proche du M8 en diamètre
- l'entraxe est de 2"
Bonne restauration.
Avatar du membre
JMR
dort avec la 'green bible'...
Messages : 128
Enregistré le : dimanche 27 juin 2021 5:59
Localisation : DIE (Drôme)

Re: Help ! Restauration de mon tablier et écrous prisonniers

Message par JMR »

Merci Riedland pour ces précisions.
Effectivement, j'ai sur les montants le trou rectangulaire pour poser des écrous avec agrafe. Mais, vu la finesse de la tôle à cet endroit, je me dit que le premier montage sera bien plus robuste !


Envoyé de mon Mi A2 Lite en utilisant Tapatalk

Jean-marc

Professionnel en amateurisme, expert en DIY plus ou moins réussi...
Avatar du membre
discoland29
va peut être gagner un rang 'spécial'...
Messages : 1731
Enregistré le : lundi 17 sept. 2007 20:28
Localisation : bretagne sud

Re: Help ! Restauration de mon tablier et écrous prisonniers

Message par discoland29 »

JMR a écrit : lundi 08 août 2022 8:29 Bonjour à tous,
Actuellement, je refais mon tablier, je dois changer les deux footwells, les deux pieds et les montants, et boucher pas mal de trous. Les montants sont livrés sans les écrous prisonniers pour les charnières, et bien sûr mon tablier n'a plus d'écrous, ils sont partis avec les montants...
Je compte fabriquer ces écrous avec un gros fer plat, mais je n'ai pas la taille des vis pour tarauder au bon pas. Qui pourrait me dire, en métrique, quelles vis conviennent pour des charnières sur un 109 S2A de 1964 ? Et bien sûr quel est l'entraxe des 2 vis ?

Merci !

Envoyé de mon Mi A2 Lite en utilisant Tapatalk
Salut :hello:
C'est exactement ce que j'ai fais sur mon SII2 j'ai soudé deux écrous métrique diam 8 sur un bout de fer plat et bridé sur le pied de tablier avec un autre petit plat perpendiculaire au premier pour pouvoir ajuster les écrous en hauteur . :super:
Bruno
Serie 88 2a diesel de 66
serie 88 sw essence limestone de 83 .
110 V8 hcpu relooké en serie lll" Brutus "
Avatar du membre
JMR
dort avec la 'green bible'...
Messages : 128
Enregistré le : dimanche 27 juin 2021 5:59
Localisation : DIE (Drôme)

Re: Help ! Restauration de mon tablier et écrous prisonniers

Message par JMR »

Salut,

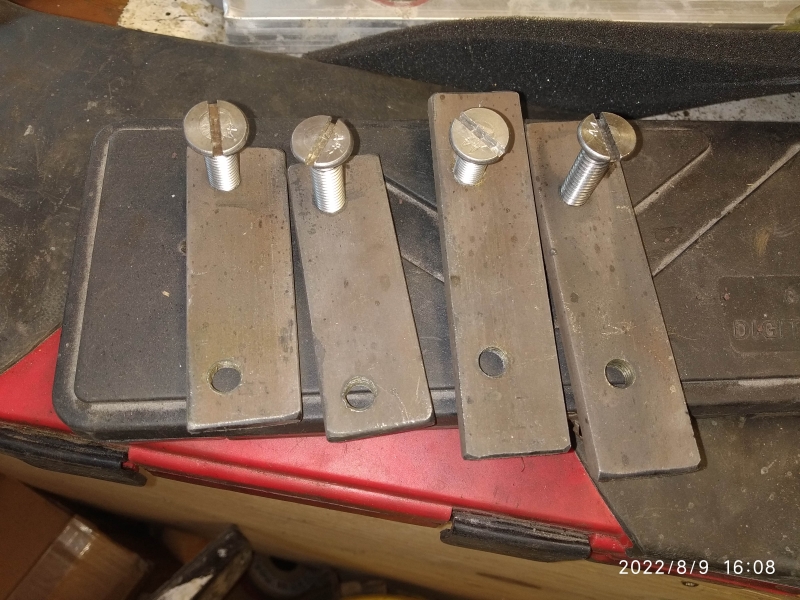

pour ma part, j'ai percé et taraudé aux dimensions 4 fers plats de 6mm d'épaisseur. ça devrait bien plaquer...


Le décalage est volontaire, pour laisser de la marge pour les réglages.
