attelage

Message par bpa » vendredi 13 sept. 2019 12:57

Qui peut me dire la provenance de ce crochet.
crochet LAND.jpg
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.

109 celtique
va peut être gagner un rang 'spécial'...
Messages : 2413
Enregistré le : samedi 31 mars 2012 20:40
Localisation : dinan

Re: attelage

Message par 109 celtique » vendredi 13 sept. 2019 13:51

:hello: Suisse.
Rover 1 ADN - La passion fait souvent un fou du plus habile homme, et rend souvent les plus sots habiles

Avatar du membre
pikachu
'rivet counter club member'
Messages : 4232
Enregistré le : samedi 22 janv. 2005 5:09
Localisation : corse

Re: attelage

Message par pikachu » vendredi 13 sept. 2019 20:28

Je peux, je peux, je peux ..... moi, moi, moi :
c'est un crochet allemand qui a été mis au point sur les DKW munga.
Monté aussi sur les UNIMOGS, les premiers !

Monté sur quelques land suisses, les vrais militaires, pas les réquisitionnables !
L'alu strié et le paillasson sont cousins germains et pourtant vous ne mettriez pas des bouts de paillasson sur les flancs de votre jolie série ... curieux non?

Avatar du membre
bpa
songe à monter un 'schnorkel'...
Messages : 407
Enregistré le : dimanche 20 nov. 2016 17:36
Localisation : Hte Savoie

Re: attelage

Message par bpa » vendredi 13 sept. 2019 21:18

ca se monte comment?

Avatar du membre
pikachu
'rivet counter club member'
Messages : 4232
Enregistré le : samedi 22 janv. 2005 5:09
Localisation : corse

Re: attelage

Message par pikachu » vendredi 13 sept. 2019 21:31

Grosse galère.
Il faut percer la traverse arrière en plein milieu là où il y a tous les renforts anti écrasement .

Travailler à la perceuse en faisant des trous trous côte à côte puis lime électrique ou meule pneumatique .
Placer la contreplaque et l'adapter au trou carré central de la traverse arrière.
Bien graisser l'ensemble des cannelures, permettre la rotation et la translation d'avant en arrière.

Je trouve que c'est pourri comme attelage. Lourd et assez laid . Le top c'est quand même la platine rallongée avec en haut l'attelage OTAN, et en bas une boule banale sur une entretoise ou rallongée.

On a très facilement l'encrage pour les remorque de type chantier et les sankeys, et on peut atteler bas une remorque standard.
En plus ça fait plus "lands".

J'en ai restauré un pour Gérard ... parceque sur son suisse militaire c'est ce qu'il faut... mais pff.
L'alu strié et le paillasson sont cousins germains et pourtant vous ne mettriez pas des bouts de paillasson sur les flancs de votre jolie série ... curieux non?

109 celtique
va peut être gagner un rang 'spécial'...
Messages : 2413
Enregistré le : samedi 31 mars 2012 20:40
Localisation : dinan

Re: attelage

Message par 109 celtique » vendredi 13 sept. 2019 21:31

Veux-tu bien nous dire ce qu'il y a écrit dessus? Je n'ai pu déchiffrer que l'inscription du milieu "schweiz"

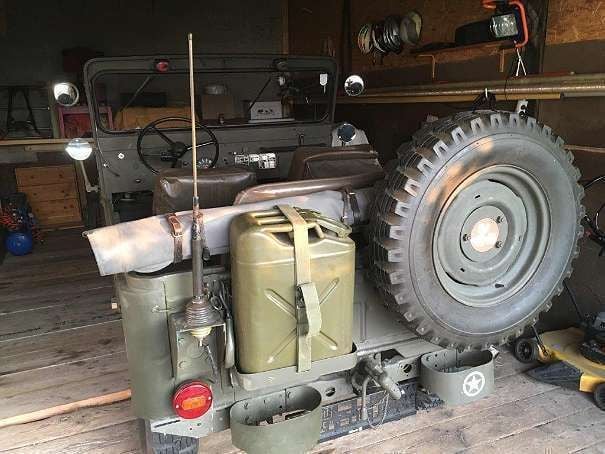

Là sur Jeep CJ5 kaiser de l'armée suisse (schweiBer anhängerkupplung) (3 sources différentes):




Rover 1 ADN - La passion fait souvent un fou du plus habile homme, et rend souvent les plus sots habiles

Avatar du membre
bpa
songe à monter un 'schnorkel'...
Messages : 407
Enregistré le : dimanche 20 nov. 2016 17:36
Localisation : Hte Savoie

Re: attelage

Message par bpa » samedi 14 sept. 2019 6:43

pikachu a écrit :Grosse galère.
Il faut percer la traverse arrière en plein milieu là où il y a tous les renforts anti écrasement .

Travailler à la perceuse en faisant des trous trous côte à côte puis lime électrique ou meule pneumatique .
Placer la contreplaque et l'adapter au trou carré central de la traverse arrière.
Bien graisser l'ensemble des cannelures, permettre la rotation et la translation d'avant en arrière.

Je trouve que c'est pourri comme attelage. Lourd et assez laid . Le top c'est quand même la platine rallongée avec en haut l'attelage OTAN, et en bas une boule banale sur une entretoise ou rallongée.

On a très facilement l'encrage pour les remorque de type chantier et les sankeys, et on peut atteler bas une remorque standard.
En plus ça fait plus "lands".

J'en ai restauré un pour Gérard ... parceque sur son suisse militaire c'est ce qu'il faut... mais pff.
C'est bien ce que je pensais, il faut percer la traverse AR. Juste une astuce quand tu as des trous de grand diametre a faire prend une scie cloche plutot qur de faire une succession de trous.

Avatar du membre
pikachu
'rivet counter club member'
Messages : 4232
Enregistré le : samedi 22 janv. 2005 5:09
Localisation : corse

Re: attelage

Message par pikachu » mardi 17 sept. 2019 13:43

Mais quand tu n’en as pas....
L'alu strié et le paillasson sont cousins germains et pourtant vous ne mettriez pas des bouts de paillasson sur les flancs de votre jolie série ... curieux non?

Avatar du membre
carbone
Secrétaire du Club
Messages : 3374
Enregistré le : lundi 07 févr. 2011 21:00
Localisation : 01500

Re: attelage

Message par carbone » mardi 17 sept. 2019 20:05

:hello:

Je dis ca je ne dis rien mais tu ne peux pas te faire une platine pour éviter de repercer la traverse ?

Georges
Bourlinguer .... errer
Errer humanum est
(HFT)

Avatar du membre
Bruno P-G
The Bubble the Meer
Messages : 9119
Enregistré le : lundi 14 juin 2004 14:11
Localisation : Pays de Gex

Re: attelage

Message par Bruno P-G » mercredi 18 sept. 2019 7:04

carbone a écrit ::hello:

Je dis ca je ne dis rien mais tu ne peux pas te faire une platine pour éviter de repercer la traverse ?

Georges
Le mieux n'est il pas de ne pas mettre ce crochet ? (je dis ça, je ne dis rien... :wink: )

Sinon, j'ai le souvenir que les crochets anglais ne vont pas pour les crochets continentaux ou inversement : le diamètre et l'épaisseur des anneaux ne sont pas le mêmes.

:hello:
Un jour en marchant dans la montagne, j'ai vu une bête
En m'approchant, je me suis aperçu que c'était un homme
En arrivant près de lui, j'ai vu que c'était mon frère

Proverbe Tibétain

Avatar du membre
bpa
songe à monter un 'schnorkel'...
Messages : 407
Enregistré le : dimanche 20 nov. 2016 17:36
Localisation : Hte Savoie

Re: attelage

Message par bpa » mercredi 18 sept. 2019 11:28

carbone a écrit ::hello:

Je dis ca je ne dis rien mais tu ne peux pas te faire une platine pour éviter de repercer la traverse ?

Georges
C'est clair que je ne vais pas percer la traverse. J'avais ca dans mon stock de pieces et je me demandais comment etait le montage ainsi que l'origine.

109 celtique
va peut être gagner un rang 'spécial'...
Messages : 2413
Enregistré le : samedi 31 mars 2012 20:40
Localisation : dinan

Re: attelage

Message par 109 celtique » mercredi 06 nov. 2019 20:28

un autre modèle:


Rover 1 ADN - La passion fait souvent un fou du plus habile homme, et rend souvent les plus sots habiles

francol
va peut être gagner un rang 'spécial'...
Messages : 4941
Enregistré le : mercredi 01 déc. 2004 19:10
Localisation : dans les Côtes de Porc

Re: attelage

Message par francol » jeudi 07 nov. 2019 13:12

Ce modèle est au modèle OTAN ce qu'Angela Merkel est à Marilyn Monroe...
