Les Véhicules Militaires

Merci à Rams pour cet article (Secrétaire du TdS 2011 et 2012)

 Véhicules
militaires






JPEG - 24.8 ko

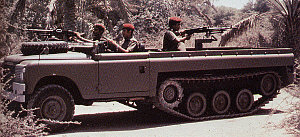

Centaur

Dès
le
 départ,
les
 véhicules
 Land
 Rover
 ont
 été
 utilisés
par
l’armée
britannique
et
 par
d’autres armées
 dans
le
monde.



Les
 véhicules
ont
 donc
été
 adaptés
 aux
 besoins
 des
 différents
 corps
 d’armées.


Dès
 sa
 sortie
 en
 1948,
 l’armée
 britannique
 utilise
 la
 Serie
 1,
surtout
 pour
 ses
 capacités
utilitaires
 et
 de
franchissement.


Des
 Series
ont
 été
 déployés
lors
 de
la
guerre
 de
Corée
et
la
 crise
 de
Suez,
et
 sont
 devenues
la référence
des
véhicules
militaires
dans
 tout
le
 Commonwealth.


Dans
 les
 années
 1960,
 de
 nombreuses
 versions
 ont
 vu
 le
 jour,
 notamment
 des
 véhicules
 24
 volts,
 de
 transmission
 radio
 « FFR
 »
 (Fitted
 For
 Radio),
 équipées
 de
 2
 batteries
 et
 d’équipements
spécifiques.


JPEG - 18.8 ko

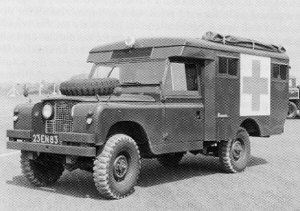

Serie IIA, 109’’, Ambulance Marshall

Il
y
eut
également
 des
ambulances,
 sur
base
 de
109,
Serie
II
 ou
III (à voir page suivante).

Une
 version
 bien
 connue
 a
 été
 la
 LRDPV
 (Long‐Range
 Desert
 Patrol
 Vehicle),
 communément
 appelée
 le
 « Pink
 Panther »,
 en
 raison
 de
 leur
 caractère
 distinctif
 de
 camouflage
 sable
 rose
pâle.
Ces
109
 Serie
 II
 n’ont
 ni
portes,
 ni
 pare‐brise
 et
 sont
équipés
 de
lance‐grenades,
et
 d’une
 mitrailleuse.
 Ils
ont
 été
 utilisés
 par
les
SAS
pour
patrouiller
 dans
le
désert
et
 des
opérations
spéciales.


JPEG - 17.4 ko

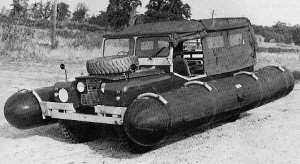

Serie IIA, 109’’, Amphibie


À
la
fin
des
années
 1970,
l’armée
 britannique
a
acquis
 près
 de
 9.000
Serie
s III.


La
 Royal
 Air
 Force
 a
 utilisé
 de
 nombreux
 88
 et
 109
 comme
 véhicules
 de
 communication,
 de
liaison
ou
 de
transport
 de
troupe.



La
 Royal
 Navy
a
été
équipée
 de
Series,
 notamment
 pour
le
 transport
 de
fret.


Tous
 les
 véhicules
 militaires
 britanniques
 ont
 été
 montés
 avec
 des
 moteurs
 essence.


Les
 Series
ont
 été
 la
base
de
véhicules
spéciaux
tels
 que
les
Shorland
(blindé)
ou
 les
 APGP,
véhicules
amphibies (d’autres à voir ici).

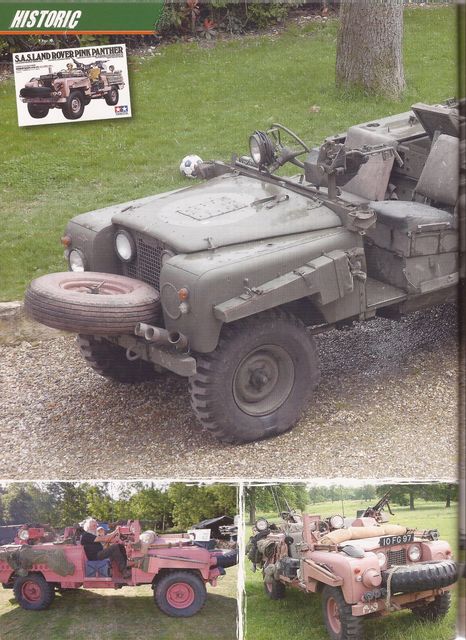

 Pink
 Panther


JPEG - 396.1 ko

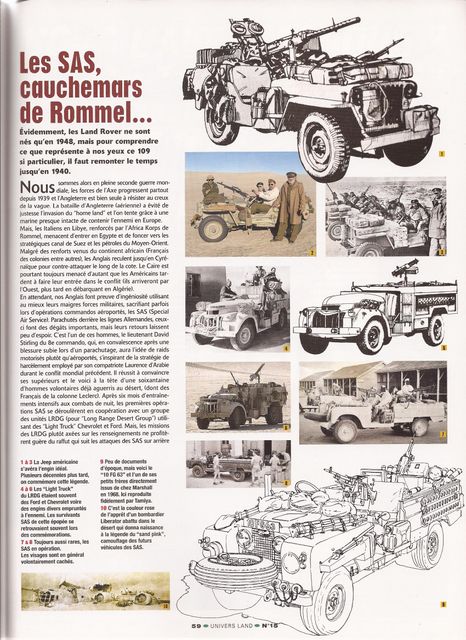

Le
 Special
 Air
 Service
 Regiment
 (SAS
 régiment
 de
 service
 spécial
 de
 l’armée
 de
 l’air)
 a
découvert l’intérêt
 de
 l’utilisation
de
 véhicules
 de
patrouille
 pour
 le
 désert
 vers
 1941,
 les
premiers
 véhicules furent
 des
Chevrolets
et
des
Jeeps.
 Dans
les
 années
 50,
 ils
 changèrent
 pour
 des
Land
Rover,
le premier
 fut
une
Serie I
châssis
court
 puis
vinrent les
109
modifiés.



En
1967,
 la
 société
 Marshall
 de
 Cambridge
se
vit
 confier
 la
 mission
 de
 modifier
le
 Land
 Rover
109 pour
 les
patrouilles
longue
distance
dans
le
 désert.
 Les
spécifications
du
 véhicule
 Panther
 furent
 établies
 par
 le
 Fighting
 Vehicles
 Research
 and
 Development
 Establishment
 (FVRDE
 centre
 de
recherche
 et
 développement
des
 véhicules
 armés)
basé
 à
 Chertsey
 en
 Angleterre.
 Quelques
 aménagements
 furent
 ensuite
 apportés
 durant
 les
 essais
 et
l’utilisation
 avant
 le
 solde
de
la
livraison
aux
régiments
vers
 la
 fin
des
années
 70.


JPEG - 121.5 ko

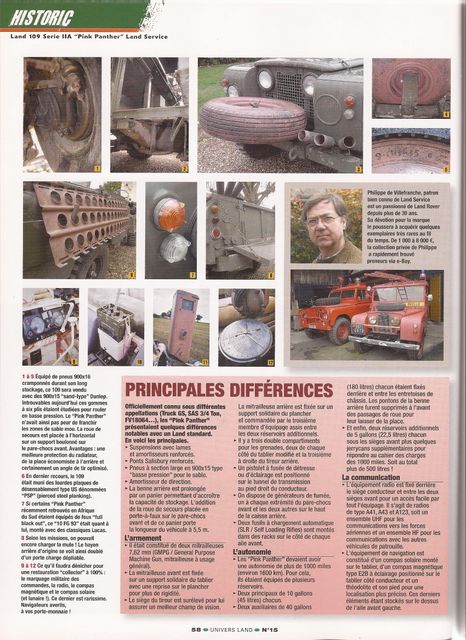

Officiellement
 connus
sous
 différentes
appellations
 :
 Truck,
GS
SAS,
 3/4
Ton
...
les
 principales différences
avec
 un
Land
Rover
 standard
 sont
 :

‐
 suspension
 renforcée
 avec lames
et
 amortisseurs
grosse
capacité
‐
 pneus
 à
section
large
 en
9.00
x
16
basse
 pression pour
 le
sable
 ‐
 amortisseur
de
direction
‐
 armement,
 pyrotechnie,
 moyens
 de
 navigation
 et
 de
camping
ajoutés.



L’armement
 est
 constitué
de
 deux
mitrailleuses
7,62
mm
(GMPG
General
Purpose
 Machine
 Gun,
 mitrailleuse
 à
 usage
 général).
 La
 mitrailleuse
 avant
 est
 fixée
 sur
 un
 support
 solidaire
 du
 tablier
 avec
 une
 reprise
 sur
 le
 plancher
 pour
 plus
 de
 rigidité.
 Le
 coussin
 du
 tireur
 est
 surélevé
 pour
 lui
 assurer
 un
 meilleur
 champ
 de
 vision.
 La
 mitrailleuse
 arrière
est
 fixée
 sur
 un
 support
 solidaire
du
 plancher
 et
commandée
 par
 le
 troisième
 membre
 d’équipage
assit
 entre
 les
 deux
 réservoirs
additionnels
de
40
gallons
...
 une
 motivation
 pour
 ne
pas
être
 touché
 par
les
tirs
alentours.


JPEG - 26.7 ko

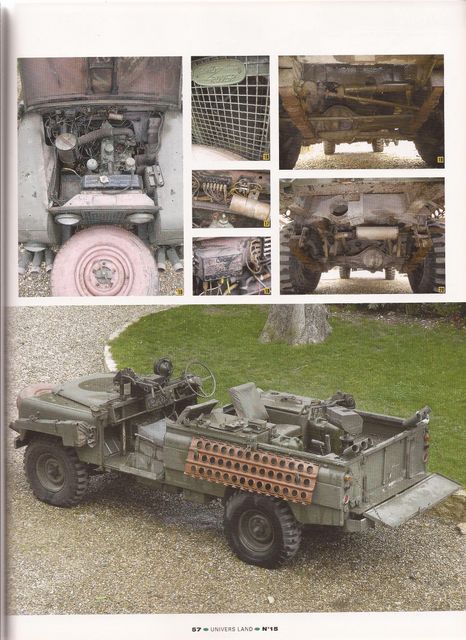

Vu
depuis
le
tireur,
en
 regardant
vers
l’arrière,
on
 peut
distinguer
 :

‐
 le
 bouchon
 de
 remplissage
 d’un des
 réservoirs
principaux
sur
la
gauche

‐
 un
 équipement
 de
cuisine
 et
 les
 munitions
sous
 une
 bâche
‐
des
boîtes
de
grenades
positionnées
sous
le
phare
de
 recherche
 sur
 la
droite
‐
une
 tente
 roulée
 sur
le
côté
 du
 véhicule

‐
des
 jerrycans
noirs
 pour
 l’eau
placés
 à
 l’extérieur
 des
 coussins
 des
places
 avant.


Les
 réservoirs
 supplémentaires
 étaient
 nécessaires
 pour
 permettre
 la
 capacité
 longue
distance
de
la
patrouille.
 Ils
 sont
fixés
derrière
 et
entre
les
 entretoises
 de
châssis.

Les
 pontons
 de
 la
 benne
 arrière
 sont
 supprimés
 à
 l’avant
 des
 passages
 de
 roue
 pour
 laisser
 la
place
pour
les
 réservoirs.
 Ces
derniers,
 additionnels
aux
 deux
 réservoirs
 de
10
 gallons
 sous
 les
 sièges
 avant
 et
 assistés
 par
 quelques
 jerrycans
 supplémentaires
 permettent
 une
 autonomie
de
plus
 de
 1000
 miles.


L’équipement
 radio
est
fixé
derrière
le
siège
conducteur
 et
 entre
les
 deux
 sièges
 avant
pour
 un
 accès facile
 par
tous
 les
membres
d’équipage.
 Il
s’agit
 de
 radios
 de
type
 A41,
 A43
et
 A123.
 Un
 ensemble UHF
 pour
 les
communications
vers
les
forces
aériennes
 et
 un
 ensemble
HF
 pour
 les
 communications
 avec
 les
autres
véhicules
de
 patrouille.



Il
y
 a
trois
 double
compartiments
pour
les
grenades,
2
 de
 chaque
 côté
 du
tablier
 modifié
 et
 le
 troisième
 à
 droite
 du
 tireur
 arrière.
 Un
 pistolet
 à
 fusée
 de
 signal
 est
 positionné
 sur
le
tunnel
 de
transmission
au
 pied
 droit
du
 conducteur.




A
 chaque
 coin
 de
la
Panther,
est
 disposé
 un
 ensemble
de
3
 générateurs
 de
fumée,
 un
 ensemble
 à
 chaque
 extrémité
 du
 pare-choc
 avant
 et
 un
 ensemble
 à
 chaque
 angle
 arrière
 sur
 le
haut
 de
la
caisse
arrière.
 Deux
 fusils
à
 chargement
 automatique
 (SLR
 Self
 Loading
Rifles)
 sont
 positionnés
dans
des racks
 sur
 le
 côté
 de
chaque
 aile
 avant
 pour
 un
 accès
 rapide.

 L’équipement
 de
 navigation
est
 constitué
 d’un
 compas
 solaire
monté
 sur
 le
 tablier,
 d’un
 compas
 magnétique
 type
 E2B
 à
 éclairage
 positionné
 sur
 le
 tablier
 côté
 conducteur
 et
un
théodolite
 et
son
pied
 pour
 une
localisation
 plus
précise.
Ces
 derniers
 éléments
étant
 stockés
 sur
le
 dessus
 de
 l’aile
avant
 gauche.


L’augmentation
 de
 poids
 et
 les
 pneus
 larges
 rendaient
 la
 direction
 difficile
 et
 nécessitait
 une assistance
 pour
les
 retours
 de
 volant,
lors
de
la
 conduite
dans
les
 terrains
 difficiles
et
accidentés.
 Un
amortisseur
 hydraulique
 fut
 installé
 entre
 un
 support
sur
la
 gauche
du
châssis
 et
 la
 barre
 de
liaison
de
direction.



Deux
 plaques
 de
 désensablage
 sont
 positionnées
 de
 chaque
 côté
 de
 la
 caisse
 arrière,
 à
 l’extérieur
 du
 véhicule.
 Deux
 pelles
 sont
 positionnées
 sur
 le
 dessus
 de
 l’aile
 avant
 droite.


La
 roue
 de
 secours
 est
 fixée
 horizontalement
 sur
 le
 pare
 choc
 avant.
 La
 benne
 arrière
 est
 prolongée
 par
 une
 sorte
 de
 panier
 permettant
 d’accroître
 la
 capacité
 de
 stockage
 pour
 les
 équipements
 de
 survie
et
 camping.
 L’addition
 de
la
 roue
 de
 secours
et
 de
ce
panier
 porte
 la
 longueur
du
véhicule
à
 5,5 mètres.


L’équipement
 électrique
est
 proche
 des
 modèles
standards
 et
utilise
une
tension
 de
 12
 V,
 il
 comprend
 :

‐
 feux
 de
 route
 avant ‐
 phares
 de
 recherche
 avant
 et
 arrière
‐
 prise
 d’alimentation
 pour
 les
 radios
 et
 chargeur
 de
 radio
 ‐
 alimentation
 pour
 les
 générateurs
 de
 fumée
‐
 lampe
 pour
 le
 compas
 ‐
 un
 interrupteur
 « circuit
 électrique
 normal »
 (normal
 ignition
 only)
 pour
 déconnecter
 les
 fonctions
 électriques
 non
 standards.



De
 nombreuses
 opinions
s’affrontent
 pour
l’adoption
 de
la
couleur
rose.
Il
semble
 que
la
plus
probable
 soit
 une
utilisation
dérivée
 de
 la
peinture
d’apprêt
 utilisée
 sur
 les avions
 de
 la
 seconde
 guerre
 mondiale.
 Cette
 teinte
 fut
 le
 meilleur
 compromis
 pour
 la
 région
 d’Oman
 où
le
sable
est fréquemment
 rougeâtre. Un
autre
avantage
est
 la
réflexion
 de
 la
 chaleur
 permettant
 à
 la
 carrosserie
 de
 garder
 une
 température
 acceptable.
 La nuance
 de
rose
 varie
 selon
les
 véhicules
 et
 est
établie
en
utilisant
 différentes
 teintes
en
 vigueur
 dans
 l’armée.
 Le
 rouge,
 le
 blanc
 et
 le
 noir
 furent
 mélangés
 poursuivant
 une
 formule
 établie
pour
 les
 derniers
 véhicules
 faisant
 varier
 la
 teinte
 du
 rose
 clair
 au violet.

Le
rouge
 de
 plomb
 et
 le
 gris
primaire
 semblent
 avoir
été
utilisés
 auparavant
au
 lieu
 du
 rouge
 brillant ce
 qui
 explique
les
variations
 de
 teinte
 rencontrées.


Toutes
 les
 Pink s
Panthers
ne
furent
 pas
roses,
 quelques‐unes
 furent
peintes
 en
 teintes
camouflage
Vert
 et
 noir
 selon
 le
 schéma
 standard

pour
les
opérations
 en
 Europe.
 Aucune
autre
teinte
 ne
semble avoir
 été
utilisée.



Les
Panthers
partaient
 en
mission
 remplies
 d’essence,
 chargées
 d’armement
 et
de
 munitions
 et
les vivres
nécessaires
pour
 plusieurs
jours
de
patrouille
 sans
ravitaillement
 soit
 une
 surcharge
 permanente.
 Trois
 membres
 d’équipage
 et
 leur
 équipement
 personnel
 venaient
 encore
s’y
ajouter
 !
Pensez
 au
 nombre
 d’axes
 de
 roue
 qui
auraient
 rendu
l’âme
 dans
 ces
conditions
pour
 un
Land
 Rover civil
 !
 Au
 moins
 les
Panthers
 étaient
 équipées
 de
 ponts
Salisbury.


En
 tout
 72
 véhicules
 furent
 construits
 pour
 le
 SAS.
 Quelques‐uns
 furent
 placés
en
réserve
 mais
 la
plupart
 furent
 en
 service
 actif.


Des photos de Pink Panther ici.

 Serie
IIA,
 109 pouces,
 AIRPORTABLE
 (1963 - 1964)




Les
 Land
 Rover
 109
 pouces
 « airportable »
 (transportable
 par
 air)
 étaient
 une
 variante
 spécialement
 conçue
 pour
 l’armée
 britannique
 et
 construite
 en
 très
 petit
 nombre
avant
 que
le
projet
 soit
abandonné.
 Ce
 modèle
fut
 également
connu
 sous
 le
nom
 de
« APGP ».


Basés
sur
 un
 châssis
standard
 de
 109
pouces
Serie
IIA,
la
 partie
 arrière
spécifique
 permettait
aux
APGP
d’être
stockés
les
 uns
 sur
les
autres
lors
 d’un
transport
 par
 avion.

L’empilage
 des
 véhicules
 était
 une
 opération
 hasardeuse
 et
 grande
 consommatrice
 de
 temps
 avec
 la
 nécessité
 de
 démonter
 la
 bâche
 et
 son
 armature,
 brider
 les
 lames
 de
 ressort.
 Le
 déplacement
 des
 «
 piles
 »
 de
 véhicules
 ne
 pouvaient
 ensuite
 se
 faire
 qu’à
 l’aide
 d’une
 barre
 ce
 qui
 augmentait
 encore
 les
 temps
 de
 manœuvre
 lors
 des
 chargements
 et
 déchargements.


L’armée
 était
 aussi
 intéressée
 par
 un
 véhicule
 amphibie
 et
 le
 109
 pouces
 airportable,
 dans
 sa
 phase
 prototype
 fut
 équipé
 des
 aménagements
 nécessaires.
 Le
 véhicule
 fut
 d’abord
 rendu
 étanche.
 Il
 fut
 ensuite
 rendu
 flottant
 par
 l’adjonction
 de
 grands
 sacs
 gonflables
 en
 caoutchouc,
 reliés
 à
 l’échappement
 pour
 le
 gonflage.

Initialement,
 des
 boudins
 plats
 furent
 utilisés
 pour
 l’avant,
 l’arrière
 ainsi
 que
 pour
 les
 flancs.
Par
la
suite,
deux
pontons
latéraux
furent
utilisés.
La
 propulsion
dans
l’eau
 était
 réalisée
 par
l’adjonction
d’une
hélice
à
 l’arbre
de
 propulsion
 arrière
 et
la
 direction
 était, laborieusement,
obtenue
par
les
 roues
avant
 directrices.


Le
projet
 fut
finalement
 abandonné
 après
 que
seulement
 28
 exemplaires
«
serie
 »
 (plus
quelques
prototypes)
 furent
construits,
l’utilisation
 de
ces
 véhicules
s’étant
avérée
 très
 délicate.


Tous
 ces
 modèles
 reçurent
 un
 moteur
 4
 cylindres
 essence
 et
 l’un
 d’entre
eux
 (probablement
 un
 des
 prototypes)
 fut
 converti
 pour
 recevoir
 une
turbine
 à
 gaz
 pour
 motorisation.


JPEG - 121 ko
Shortland
Courtesy of Clive Elliott - Salisbury, UK

 Shorland



Le
Shorland
 est
un
 véhicule
blindé
 qui
a
été
conçu
 spécifiquement
pour
 différentes
armées
du
monde.


La
 dénomination
 originale
 est
 Shorland
Armoured
 Car.


D’autres photos sur le forum.

Portfolio

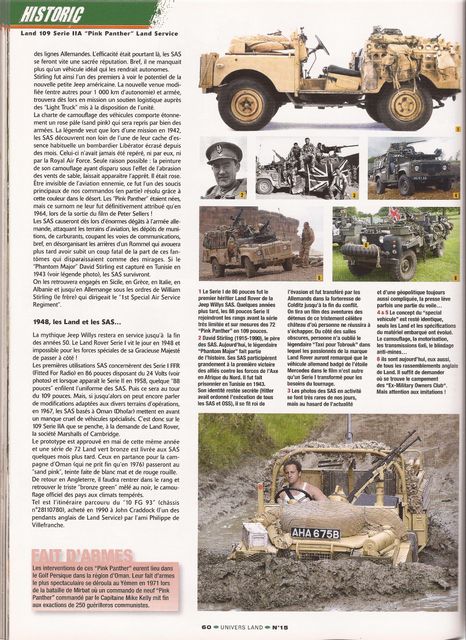

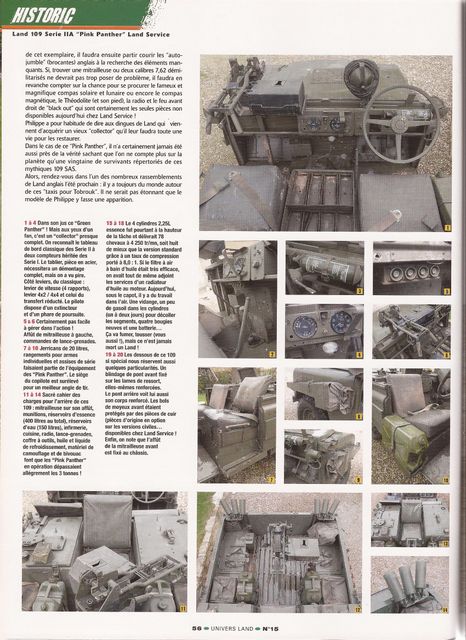

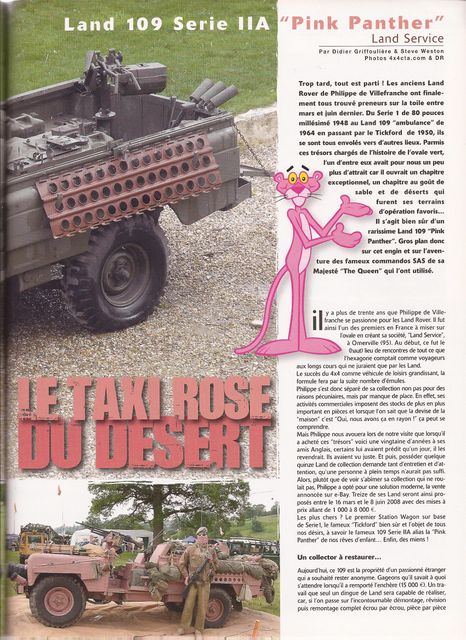

Univers Land n°15 Fév 2009 Pink Panther Univers Land n°15 Fév 2009 Pink Panther Univers Land n°15 Fév 2009 Pink Panther Univers Land n°15 Fév 2009 Pink Panther Univers Land n°15 Fév 2009 Pink Panther Univers Land n°15 Fév 2009 Pink Panther Univers Land n°15 Fév 2009 Pink Panther Univers Land n°15 Fév 2009 Pink Panther
