Fabrication d’un filtre à huile démontable sur Series 1

Par MDS80

Difficulté : DIFFICILE (nécessite un outillage spécifique)

Bon voila la modif et la façon que j’ai choisi.

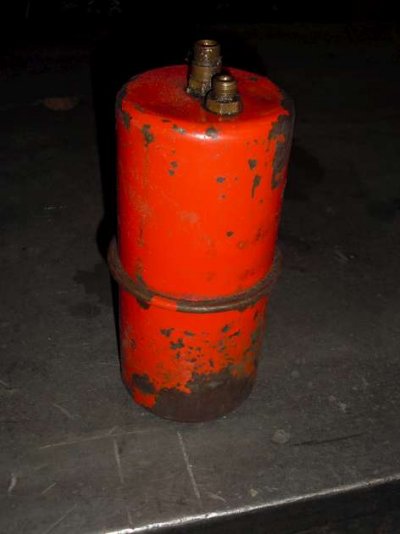

Avant modif :

JPEG - 19.4 ko

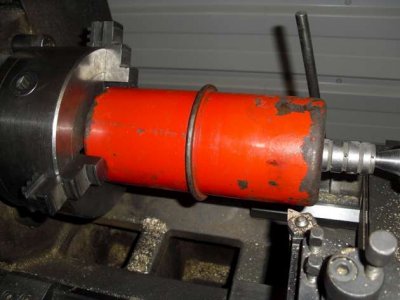

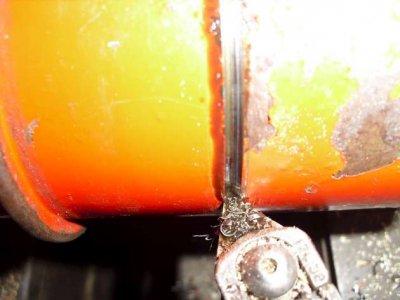

Après démontage des raccords je monte le filtre sur le tour pour le couper proprement.

JPEG - 27.8 ko

JPEG - 29.2 ko

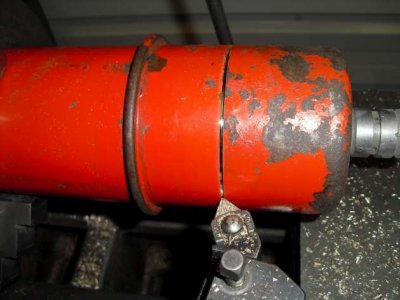

l’huile commence a couler.

JPEG - 25.2 ko

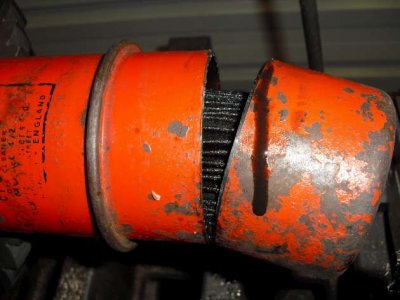

coupé !!!!!!!!

JPEG - 31 ko

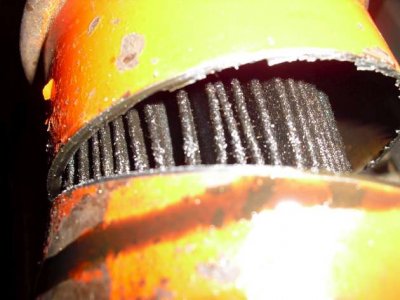

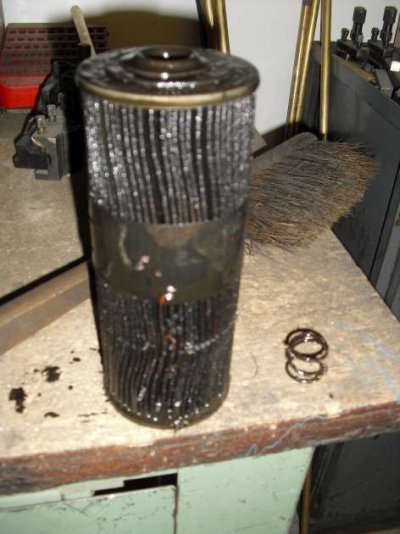

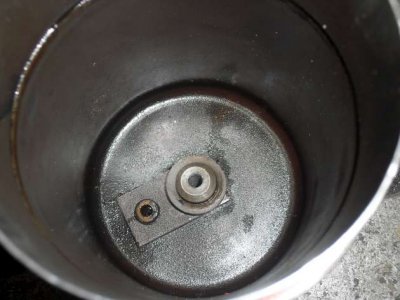

Nous pouvons apercevoir la cartouche

JPEG - 31.2 ko

JPEG - 34.5 ko

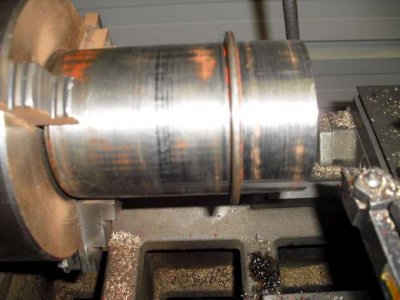

Un coup d’outil pour finir propre

JPEG - 29.7 ko

j’ai trouvé un filtre aux dimensions ( vous verrez plus tard !!!!!!)

JPEG - 33.6 ko

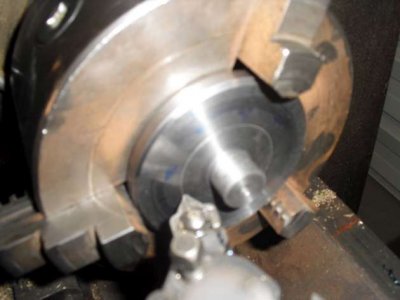

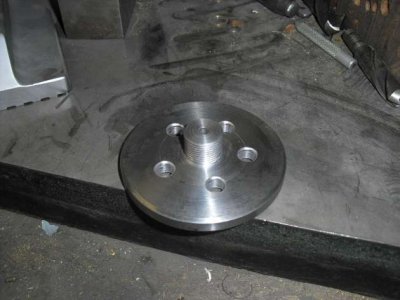

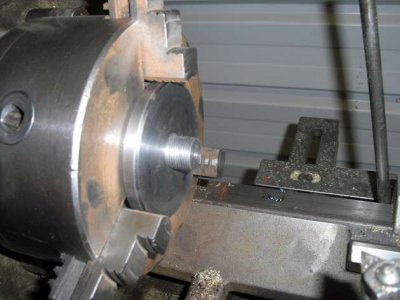

je tourne une pièce pour monter le filtre

JPEG - 29.1 ko

je trace l’axe des trous que je vais percer

JPEG - 21.2 ko

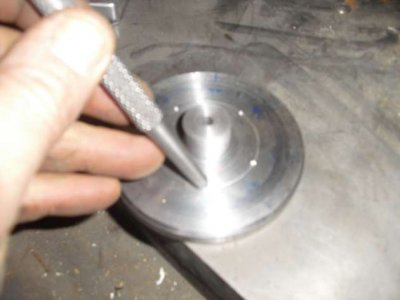

je pointe

JPEG - 18.9 ko

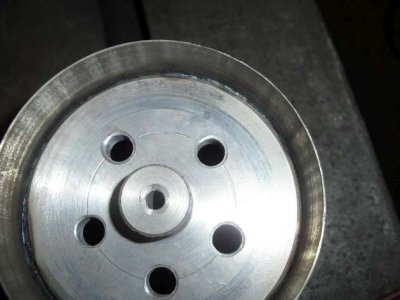

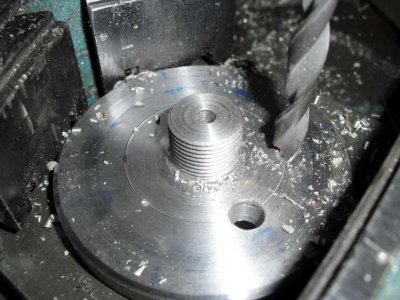

Le perçage

JPEG - 39.7 ko

prête a être mise en place dans le support

JPEG - 29.4 ko

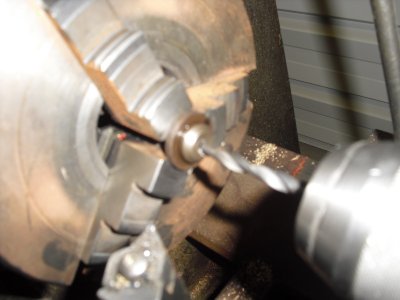

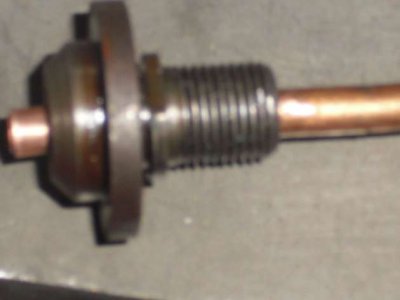

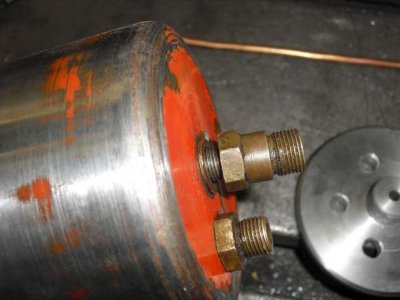

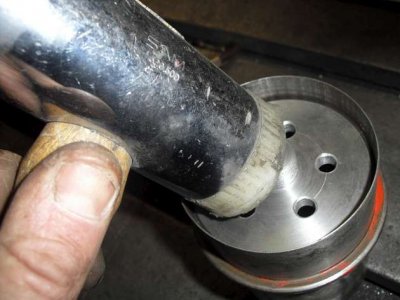

je reperce le trou central du raccord pour passer un tuyaux en cuivre du raccord extérieur au support du filtre

JPEG - 102.7 ko

JPEG - 14.6 ko

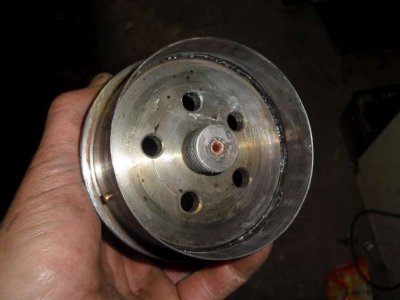

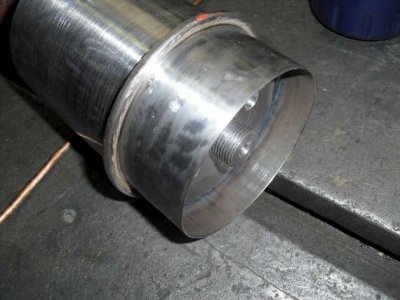

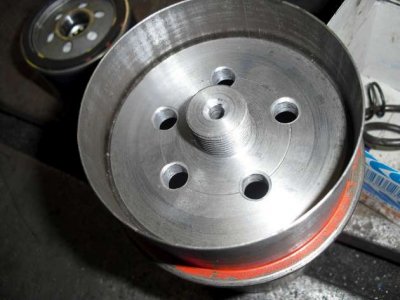

j’emboite le support filtre

JPEG - 31.5 ko

je soude par l’extérieur pour ne pas abimer le plan de joint du filtre

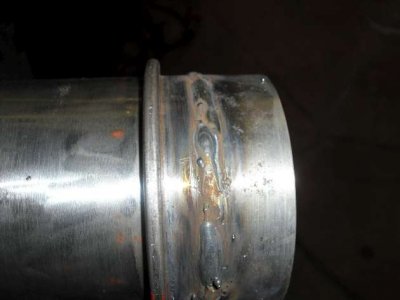

nous pouvons voir la soudure

je meule la soudure extérieure

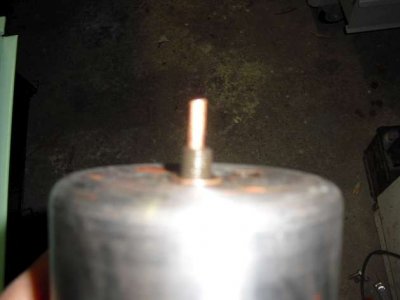

je fais traverser le cuivre que je vais braser

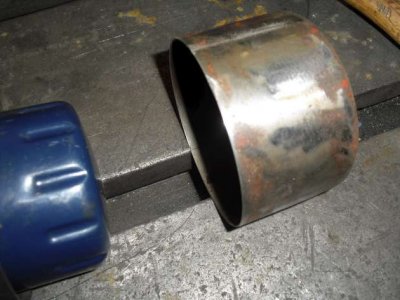

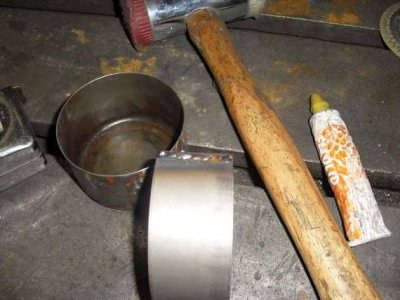

je prend un morceau de tôle de 40mm x 300mm

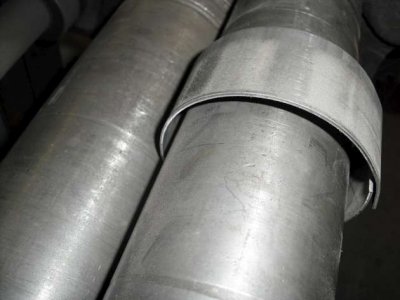

je la roule

je la soude bord a bord

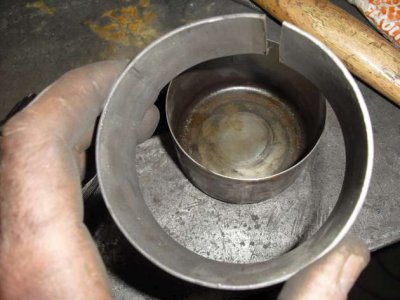

et je la positionne sur le bouchon

je la soude

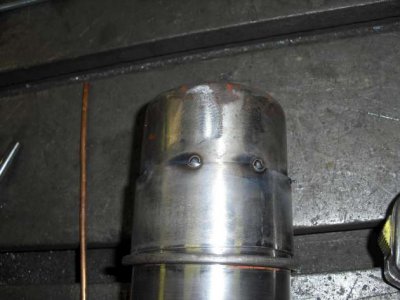

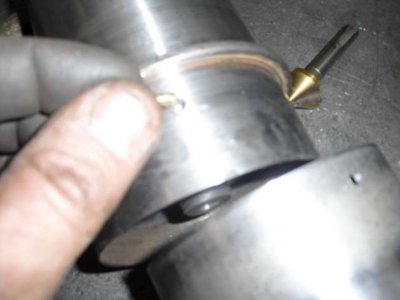

je perce pour mettre une goupille

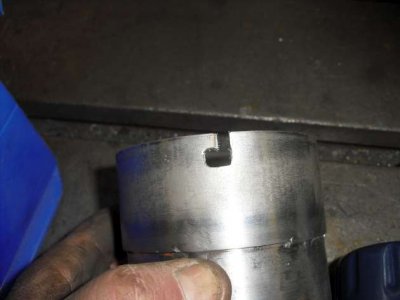

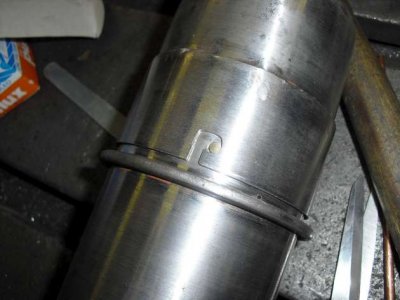

et je fais une lumière sur le chapeau

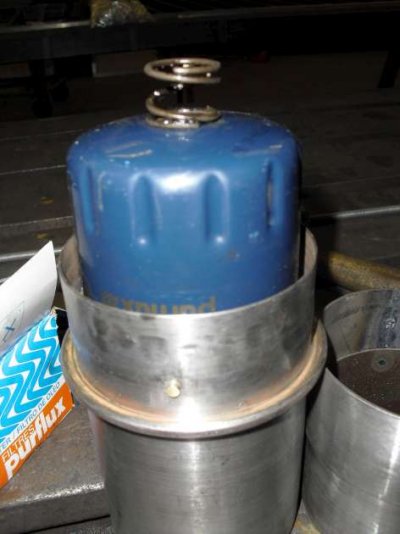

je soude un ressort au fond du chapeau

et voila

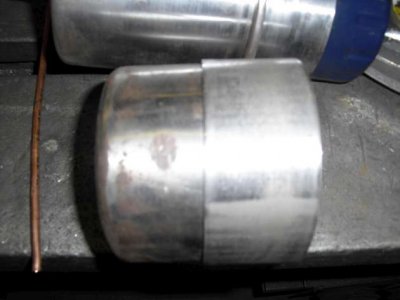

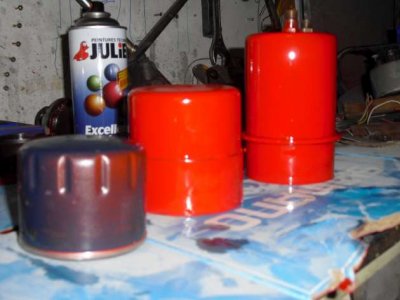

un coup de peinture et voila les trois éléments qui constituent le filtre

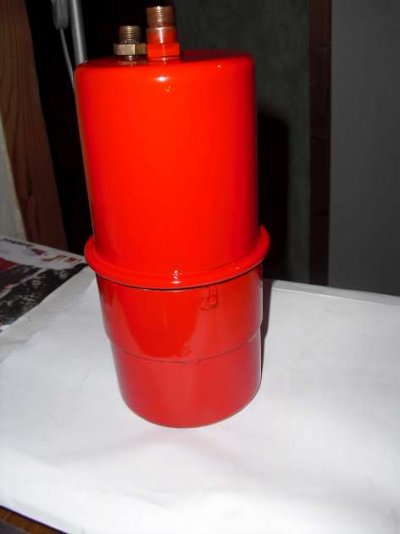

le résultat !!!!!!!!!!!!!!!!!!!!!!!! :yes :

J.Paul
